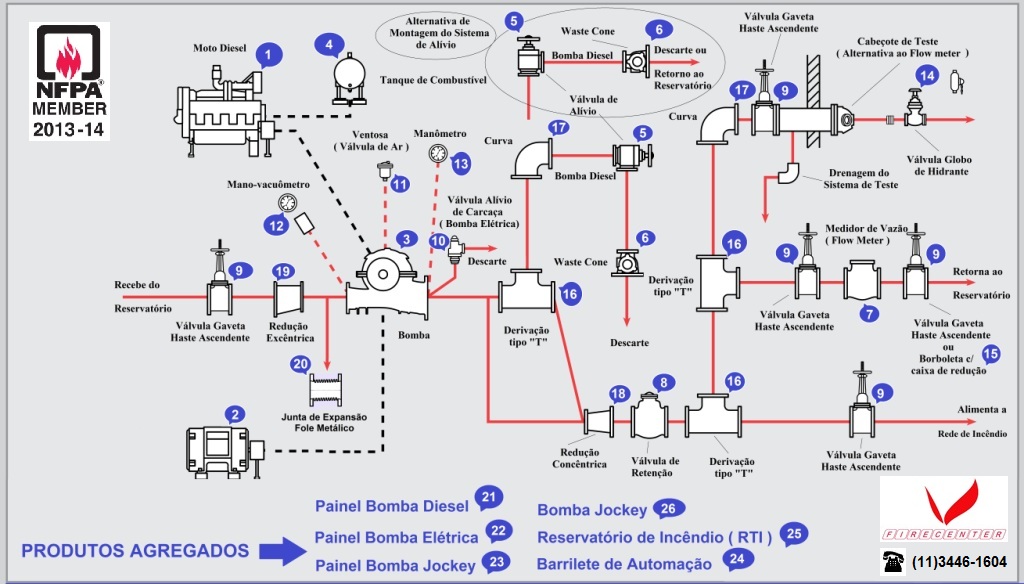

CASA DE BOMBAS DE SISTEMAS CONTRA INCÊNDIO

                  SEQUÊNCIA DE MONTAGEM TÍPICA ( PADRÃO NBR / NFPA / UL-FM )

LEGENDA:

1- Motor Diesel

2 - Motor Elétrico

3 - Bomba Centrífuga

4 - Tanque de Combustível

5 - Válvula de Alívio

6 - Waste Cone

7 - Medidor de Vazão ( Flow meter )

8 - Válvula de Retenção

9 - Válvula Gaveta

10 - Válvula de Recirculação

11 - Válvula de Ar ( Ventosa )

12 - Mano-vacômetro

13 - Manômetro

14 - Válvula de Hidrante

15 - Válvula Borboleta

16 - Tê

17 - Curva 90º

18 - Redução Concêntrica

19 - Redução Excêntrica

20 - Junta de Expansão

21 - Painel Bomba Diesel NFPA-20 UL/FM

22 - Painel Bomba Elétrica NFPA-20 UL/FM

23 - Painel Bomba Jockey NFPA-20 UL

24 - Cavalete de Automação ( NBR 13.714/ BOMBEIROS  - NBR 10.897(Ed.2014) - NFPA   UL-FM )

25 - Reservatório de Incêndio ( RTI )

26 - Bomba jockey


OFERECEMOS SERVIÇOS DE ACESSORIA TÉCNICA E SUPERVISÃO DE MONTAGEM DE CASAS DE BOMBAS NORMALIZADAS.
